產品特點：
PRF-III旋轉式鐵譜儀是監測潤滑油中的磨損顆粒變化、提取磨損顆粒形貌特征、預報機械因磨損而產生的故障、減少過度維修，避免重大設備損壞、鑒定潤滑油的使用是否合理、制定新機器的跑合規范、用于摩擦磨損機理的研究、減少停機損失，帶來持續效益。
技術原理：
所謂鐵譜分析，是一種從潤滑油或液壓油中分離、檢測和分析磨損顆粒的油液分析技術。其原理是利用鐵譜儀的高梯度強磁場，將機械設備摩擦副產生的磨損顆粒從潤滑介質中分離出來，并使其按粒度大小有序地沉積在顯微玻璃基片上制成鐵譜片，然后置于鐵譜顯微鏡或掃描電子顯微鏡下進行觀察，通過對磨損顆粒的形狀、大小、色澤和表面紋理的分析（定性分析），以及磨損顆粒數量分布的分析（定量分析），獲得機械設備的磨損類型、磨損程度及磨損部件方面的信息，據此研究機械設備的磨損機理、監測和診斷機械設備的磨損狀態和故障原因。
產品介紹：

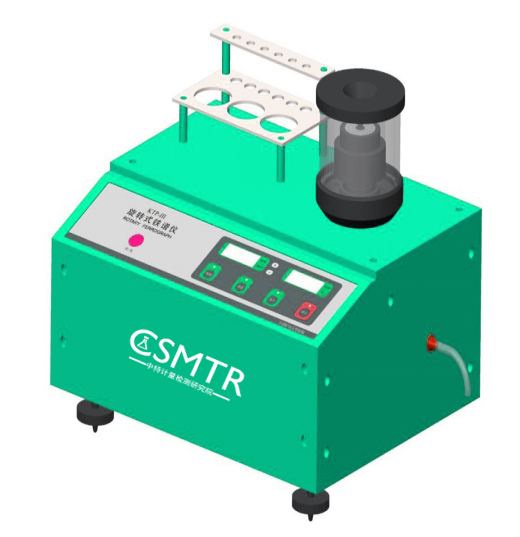

PRF-III旋轉式鐵譜儀是中國礦業大學和普洛帝測控研制的擁有獨立知識產權的鐵譜分析儀器，早在1991年就獲得了國家科技發明獎。該型鐵譜儀具有磨粒沉積區大、可供分析的信息量大、重現性好，制譜快捷、操作方便等優點。以磨屑群理論作為鐵譜監測的基礎，用于機械設備故障診斷和狀態監測，是中國礦業大學獨創的方法。PRF-III旋轉式鐵譜儀是配合磨屑群鐵譜分析的專有儀器，特別適用于低速、重載及工況惡劣的大型機械設備的油樣磨粒監測。已在煤炭、石化、鋼鐵、電廠、水泥、船舶、航空等行業領域的設備工況監測與故障診斷中獲得廣泛的成功應用，取得了良好的經濟效益和社會效益。
PRF-III旋轉式鐵譜儀的工作原理是通過高場強的梯度磁場，將潤滑油中的磨損顆粒和污染物顆粒按大小順序沉積到玻璃譜片上，形成大磨粒、中等磨粒、小磨粒三個磨粒沉積環。借助顯微鏡等表征分析工具對其進行顆粒尺寸、形狀、濃度和成分的分析，確定出機器設備的磨損部位和磨損類型，從而實施預知維修。整套鐵譜分析系統主要由旋轉式鐵譜儀、雙光顯微鏡、數字攝像頭和圖像采集分析軟件組成。
產品應用：
·應用行業：煤炭、石化、鋼鐵、電廠、水泥、船舶、航空等。
·適用設備：采煤機、刮板運輸機、提升機、帶式輸送機、破碎機、水輪機組、汽輪機組、水泥轉窯、軋鋼機及其其它各類設備的齒輪箱、軸承及液壓系統。
·適用介質：各類潤滑油、潤滑脂、液壓油、冷卻液或燃油等。
技術參數：
·磁頭參數:
工作點磁感應強度：100～1000Gs；工作點*高磁感應強度：≥600Gs。磁頭加工安裝精度：徑向跳動＜±100μm，端面全跳動＜±100μm。
磨粒沉積環數量：3環（其中，內環沉積大顆粒，中環沉積中等顆粒，外環沉積小顆粒）。
·磁頭工作轉速:
制譜速度：成譜70rpm，清洗固定150rpm，甩干200rpm（各檔速度可調）。成譜及清洗根據實際操作時間手動控制，甩干自動定時2分鐘。
·等幾率沉積:
磨屑沉積平面360°等幾率均勻分布，基本無重疊現象。
等幾率沉積有效樣本區≥50mm2，其中內環等幾率沉積樣本區≥10mm2。
·重現性誤差:
8個顯微鏡視野定性鐵譜均值誤差＜8%。
4個顯微鏡視野定量鐵譜均值誤差＜12%。
·線性:
定量鐵譜光密度計讀值與磨屑含量的相關曲線線性區：0～55%。
適用油樣污染度范圍
0～3000ppm。
·譜片參數:
玻璃基片55×55×0.17(mm)。
·控制方式:
“制譜、清洗、甩干、停止”四檔輕觸式按鈕控制，數碼管顯示實時轉速和運行時間。
儀器尺寸：420×310×280(mm)
電源：220V，50Hz
